概述 本裝置能有效改善用電負荷的功率因數，降低線損、提高變壓器的實際負載能力，具有顯著的節能效果，同時在系統中采用特定的電抗器，還可以有效防止諧波放大，有效吸收大部分諧波電流，使諧波電壓總畸率限值符合**標準，達到諧波治理的目的。而如果使用普通的接觸器投切電容器組，帶來的將會是大的浪涌電流，慢的補償時間、高的維護費用和短的使用壽命。本產品符合：GB/T15576-2008《低壓成套無功功率補償設備》、IEC60439《低壓成套開關設備和控制設備》等標準。 主要特點 ● 采用**控制器控制，功能齊全，性能可靠，補償方式自動：可將功率因數提高至0.9以上； ● 實時顯示電網功率因數，顯示范圍：滯后(0.00-0.99),超前（0.00-0.99)； ● 具有過電壓、過諧波、過補償、系統故障、缺相、過載等多種綜合保護功能； ● 記憶已設定的參數，系統停電后不會 失參數，電網恢復正常后，自動進入運行狀態，無須人員值守； ● 可根據電網負荷平衡狀況，采取分相補償或混合補償； ● 抗干擾能力強，能抵御從電網直接輸入的幅值2000V干擾脈沖，高于****標準。 |
|

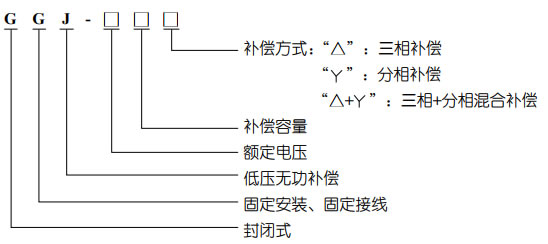

型號含義
使用環境條件 ● 海拔高度：≤2000m； ● 環境溫度：-20℃ ~ +45℃； ● 相對濕度：20℃，時≤90%； ● 安裝環境：無有害氣體和蒸汽，無導電性或爆炸性塵粒及嚴重霉菌。
|
|
參數類別 |
參數值 |
出廠設定值 |
|
取樣電壓 |
380V±15% |
|
|
取樣電流 |
N/**(Is<**) |
|
|
頻率 |
50~60Hz |
|
|
靈敏度 |
100mA |
|
|
投入門限 |
滯后0.85~0.99可調步長0.01 |
0.95 |
|
切除門限 |
超前0.99~0.94可調步長0.01 |
-0.99 |
|
延時設定 |
1~120s可調步長 |
30s |
|
過壓設定 |
400~450V可調步長5V |
430V |
|
欠流設定 |
100~500mA可調步長50mA |
200mA |
|
COSφ顯示 |
超前、滯后(0.0~0.99)分辨率0.01 |
|
|
工作方式 |
連續工作、循環投切 |
|
|
輸出路數 |
4、6、8、10、12 |
|
|
輸出容量 |
每組7A、220阻性/3A、380V阻性 |
|
|

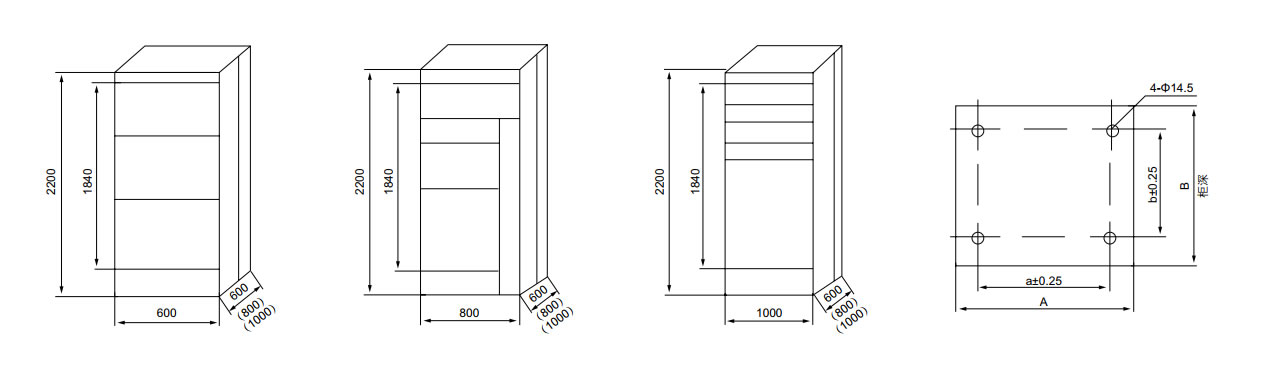

柜深(B) |
安裝孔距 |
安裝孔距 |
|
600 |
685 |
485 |
|
800 |
485 |
685 |
|
1000 |
485 |
885 |
|
800 |
685 |
685 |
|
1000 |
685 |
885 |
|
800 |
885 |
685 |
|
1000 |
885 |
885 |
