概述 ZTsee低壓開關柜是我公司和施耐德電氣公司合作而開發的新型產品，它適用于400Hz以下、額定工作電壓690V、額定絕緣電壓1000V、額定電流 4000A及以下的電力供配電系統，產品符合GB/T7251.12-2013、IEC60439-1、IEC60509、IEC60947等相關標準，可作為動力配電中心、電動機控制中心、電容補償及終端配電等電能控制、轉換與分配設備使用。ZTsee開關柜適用于發電廠、變電所、工礦企業、民用建筑、基礎設施等各個領域。 |
|

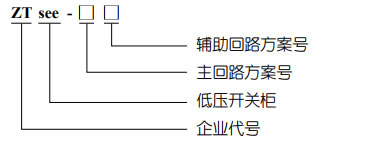

型號含義
|
|
模塊化的多功能系統 多功能系列 模塊化系統 ● D型：固定式配電柜 ● 標準化的元件 ● Dc型：功率因數補償柜 ● 快速制造 ● Mf型：固定式馬達控制柜 ● 易于修改 ● Mw2型：**抽屜柜 ● Mx型：抽屜柜 ● Ms型：變頻器和軟起動器柜 功能性設計 ● 合理化的尺寸和內部布置 ● 減少占地面積 ● 簡便的主電路和輔助電路連接 ● 易于安裝，升級成本得到控制 |
|
全系列的低壓開關柜，滿足您的多樣化需求 ● 滿足高可靠性要求的低壓成套設備：配電與電動機控制 ● 模塊化結構：滿足當**準、慣例和要求的開關柜 ● **化設備：可將包含**保護和通信功能的元件集成到設備中，用于配電和馬達保護 質量、技術先進、服務 在開關柜和開關的設計和制造領域，中泰電氣具有的關鍵技術使其產品質量和技術優勢得到保證。 ● 標準化元件的配置縮短了交貨和安裝的時間 ● 創新化設計、與其它施耐德電氣產品方案的一致性可以給每個項目再助一臂之力 ● 中泰的專家與用戶的親密合作保證對用戶實地的安裝要求進行快速反應及有效的服務 |
中泰的模塊化設計可以使安裝成本合理化。高質量高可靠性的產品保證了供電的連續性和系統的耐用性。
● 對每項工程的技術規范做出正確的響應
● 安裝簡便，尺寸和連接優化
● 購置和安裝時間得到保證
● 可控制升級或改造的成本
● 標準化和系統的可升級性使維護成本得到控制
|
一般數據 |
|||
|
應用場合 |
配電 |
||
|
電動機控制 |
|||
|
IS( 運行維護指數 ) |
211到333 |
||
|
參照標準 |
IEC 60439-1 IEC 60529 IEC 61439-1&2 IEC 61641 GB7251.1 |
||
|
氣候耐受力 |
濕熱耐受能力 |
IEC 60068-2-30 |
|
|
干熱耐受能力 |
IEC 60068-2-2 |
||
|
低溫耐受能力 |
IEC 60068-2-1 |
||
|
鹽霧耐受能力 |
IEC 60068-2-11 |
||
|
安裝地點 |
室內 |
||
|
環境 |
2 類 |
||
|
機械數據 |
|||
|
電纜進出 |
頂部/底部 |
||
|
接線方式 |
前面/后面 |
||
|
防護等級 |
IP20~54 |
||
|
隔離形式 |
2b/3b/4a/4b |
||
|
連接形式 |
FFF/WWW |
||
|

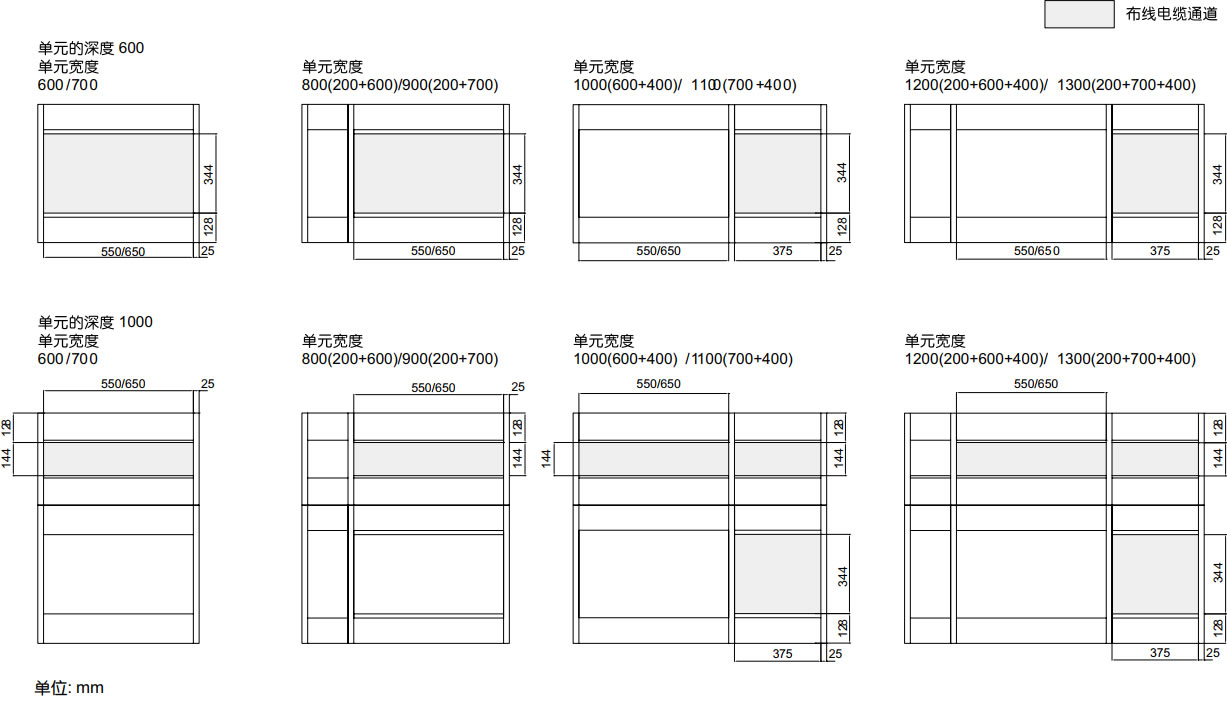

尺寸 (mm) |
高度 |
2200* |
|
|
寬度 |
500/600/700/800/900/1000/1100/1200/1300 |
||
|
深度 |
400/600/1000 |
||
|
每臺平均重量 |
650 kg |
||
|
外殼 |
環氧樹脂粉末噴涂 > 50μ |
||
|
外殼顏色 |
RAL9002/RAL7016 |
||
|
電氣數據 |
|||
|
額定絕緣電壓 (Ui) |
1000 V |
||
|
額定工作電壓 (Ue) |
400/690V AC |
||
|
額定頻率 (F) |
50/60 Hz |
||
|
額定脈沖電壓 (Uimp) |
12 kV |
||
|
額定輔助電路電壓 |
230 V AC max. |
||
|
過壓等級 |
IV |
||
|
污染等級 |
3 |
||
|
水平母線額定值 |
*大到7000A |
||
|
垂直母線額定值 |
*大到3200A |
||
|
水平母線 |
額定短時耐受電流 (Icw/1s) |
30/50/65/85/100 kA |
|
|
額定峰值耐受電流 (Ipk) |
63/105/143/187/220 kA |
||
|
垂直母線 |
額定短時耐受電流 (Icw/1s) |
30/50/65/85 kA |
|
|
額定峰值耐受電流 (Ipk) |
63/105/143/187 kA |
||
|
內燃弧人身保護 IEC 61641 |
85kA 0.5s |
||
|
接地系統 |
TT-IT-TNS-TNC |
||
|
*大進出線開關 |
6300 A |
||
|
*大電動機容量 |
250 kW |
||
